В ремонте техники, автомобилей, сантехники, гидравлики и промышленного оборудования часто возникает вопрос: можно ли заменить кольцо круглого сечения на плоскую прокладку? На первый взгляд обе детали выполняют одну задачу — герметизируют соединение. Но конструктивно они работают по-разному, поэтому такая замена не всегда допустима.

Короткий ответ: менять кольцо круглого сечения на плоскую прокладку можно только в тех случаях, когда это предусмотрено конструкцией узла или подтверждено техническими условиями. В большинстве ситуаций самовольная замена может привести к течи, ускоренному износу, потере давления или повреждению соединения.

Что такое кольцо круглого сечения

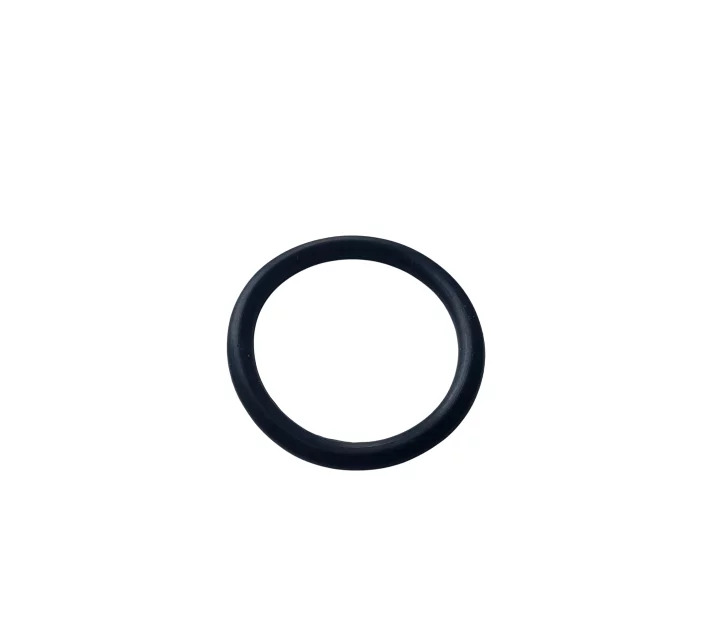

Кольцо круглого сечения, или O-ring, — это эластичное уплотнение в форме тора. В поперечном разрезе оно имеет круглую форму. Такие кольца изготавливают из резины, силикона, фторкаучука, EPDM, NBR и других материалов в зависимости от рабочей среды, температуры и давления.

Обычно кольцо устанавливается в специальную канавку. При сборке оно сжимается между деталями и создаёт герметичный барьер. За счёт эластичности и правильной деформации кольцо компенсирует небольшие неровности поверхностей, вибрации, температурные расширения и перепады давления.

Кольца круглого сечения применяются в гидравлике, пневматике, двигателях, насосах, компрессорах, фитингах, клапанах, топливных системах, системах охлаждения, сантехнических соединениях и множестве других узлов.

Что такое плоская прокладка

Плоская прокладка — это уплотнительный элемент в виде листовой детали определённой формы. Она может быть круглой, овальной, прямоугольной или фигурной, с одним или несколькими отверстиями. В отличие от O-ring, её поперечное сечение обычно плоское.

Прокладки изготавливают из резины, паронита, фторопласта, силикона, металла, графита, картона, пробки, композитных материалов и других вариантов. Их задача — заполнить зазор между двумя плоскими поверхностями и обеспечить герметичность при сжатии болтами, гайками, фланцами или крышками.

Плоские прокладки часто применяются во фланцевых соединениях, крышках корпусов, поддонах, термостатах, насосах, сантехнических узлах и других местах, где уплотнение работает между широкими плоскостями.

Чем кольцо круглого сечения отличается от плоской прокладки

Главное отличие — в принципе работы. Кольцо круглого сечения рассчитано на установку в канавку и определённую степень сжатия. При правильном монтаже оно деформируется, но не расплющивается полностью. Его форма позволяет создавать надёжное контактное давление в заданной зоне.

Плоская прокладка работает иначе. Она сжимается между плоскостями и герметизирует соединение за счёт площади контакта. Для неё важны ровность поверхностей, усилие затяжки, толщина материала и способность прокладки обжиматься.

Если вместо O-ring поставить плоскую прокладку, изменится высота уплотнения, площадь контакта, распределение давления и характер деформации. В результате соединение может оказаться недостаточно герметичным или, наоборот, будет перетянуто с повреждением деталей.

Почему нельзя просто заменить одно уплотнение другим

Уплотнение подбирается не только по внешнему размеру. Важны форма посадочного места, глубина и ширина канавки, рабочее давление, температура, среда, материал деталей, усилие затяжки и наличие подвижных элементов.

Канавка под кольцо круглого сечения обычно имеет конкретные размеры. Если установить туда плоскую прокладку, она может не обеспечить нужного сжатия. Она способна сместиться, выдавиться, порваться или перекрыть канал. В некоторых случаях плоская прокладка просто не заполнит пространство так, как это делает O-ring.

Обратная ситуация тоже проблемна: если соединение рассчитано на плоскую прокладку, установка круглого кольца без соответствующей канавки может привести к его выдавливанию, перекосу деталей или неравномерной затяжке.

Когда замена может быть допустима

Замена кольца круглого сечения на плоскую прокладку возможна, если производитель допускает оба варианта уплотнения для конкретного узла. Такое бывает в некоторых простых соединениях с невысоким давлением, где посадочное место позволяет использовать разные типы уплотнителей.

Также замена может быть допустима при изготовлении переходного решения, если плоская прокладка точно рассчитана по толщине, материалу и форме, а соединение после сборки обеспечивает нужную степень сжатия. Но это уже не просто подбор «похожей детали», а техническое решение, требующее понимания условий работы.

Иногда в бытовых сантехнических соединениях резиновое кольцо заменяют плоской прокладкой, если конструкция гайки и посадочного места это позволяет. Но даже там результат зависит от формы уплотнительной поверхности. Если в соединении предусмотрен конус или канавка под кольцо, плоская прокладка может не сработать.

Когда замену делать нельзя

Не стоит менять O-ring на плоскую прокладку в ответственных системах: тормозных, топливных, гидравлических, пневматических, системах высокого давления, охлаждения двигателя, кондиционирования, масляных магистралях и промышленных узлах с серьёзными нагрузками.

Особенно опасна такая замена там, где уплотнение работает под давлением или контактирует с агрессивными жидкостями, топливом, маслом, антифризом, паром или газом. Неподходящая прокладка может разбухнуть, потерять эластичность, разрушиться или дать течь.

Нельзя использовать плоскую прокладку вместо кольца круглого сечения в динамических уплотнениях, где есть движение штока, вала, поршня или другой детали. O-ring в таких узлах рассчитывается на определённую деформацию и трение. Плоская прокладка для этого не предназначена.

Возможные последствия неправильной замены

Самая распространённая проблема — утечка. Она может появиться сразу после сборки или через некоторое время, когда прокладка просядет, сместится или разрушится. В системах под давлением возможен выброс жидкости или газа.

Также неправильная замена может привести к повреждению посадочной поверхности. Если прокладка слишком толстая или жёсткая, детали могут не сесть на место, появится перекос, сорвётся резьба или треснет корпус. Если прокладка слишком тонкая, соединение не обожмётся должным образом.

Ещё одна проблема — выдавливание уплотнения. Кольцо круглого сечения обычно удерживается канавкой, а плоская прокладка в такой канавке может не фиксироваться. При давлении её может выдавить в зазор или внутрь канала.

Как правильно подобрать замену

Если оригинального кольца нет в наличии, лучше искать не плоскую прокладку, а аналогичное кольцо круглого сечения подходящего размера и материала. Для подбора важны внутренний диаметр, толщина сечения, материал и условия работы.

Материал подбирают по среде. Для масла и топлива часто используют NBR или FKM, для горячей воды и пара — специальные термостойкие материалы, для антифриза и воды часто подходит EPDM, для высоких температур — силикон или фторкаучук в зависимости от условий.

Если всё же рассматривается плоская прокладка, нужно проверить, сможет ли она работать в конкретной посадке. Важно, чтобы она не перекрывала каналы, не смещалась при затяжке, имела подходящую толщину, выдерживала температуру и среду, а также обеспечивала равномерное сжатие.

Можно ли вырезать плоскую прокладку самостоятельно

В некоторых простых узлах плоскую прокладку действительно можно вырезать самостоятельно из подходящего материала. Но это касается только соединений, которые изначально рассчитаны на плоскую прокладку. Если узел рассчитан на O-ring, самодельная плоская прокладка редко будет полноценной заменой.

Самодельные решения особенно нежелательны в системах, где утечка может привести к поломке, аварийной ситуации, перегреву, потере давления или повреждению дорогостоящих деталей.

Почему лучше использовать штатное уплотнение

Штатное уплотнение выбрано производителем с учётом геометрии узла, давления, температуры, материала деталей и рабочей среды. Даже небольшая разница в форме или толщине может изменить работу соединения.

Кольцо круглого сечения кажется простой деталью, но его размеры рассчитываются достаточно точно. Оно должно сжиматься в определённых пределах. Если сжатие будет слишком слабым, появится течь. Если слишком сильным — кольцо быстро разрушится или создаст лишнее напряжение в деталях.

Поэтому оптимальное решение — использовать уплотнение того типа, который предусмотрен конструкцией. Если стояло кольцо круглого сечения, менять его лучше на такое же кольцо подходящего размера и материала.

Итог

Заменять кольцо круглого сечения на плоскую прокладку можно только тогда, когда конструкция соединения допускает такой вариант и прокладка правильно подобрана по материалу, толщине и форме. В большинстве случаев это неравноценная замена, потому что O-ring и плоская прокладка работают по разным принципам.

Если узел рассчитан на кольцо круглого сечения, безопаснее и правильнее установить новое кольцо нужного размера. Плоскую прокладку стоит использовать только в соединениях, которые изначально предназначены для такого типа уплотнения. Это поможет избежать течей, повреждения деталей и повторного ремонта.
